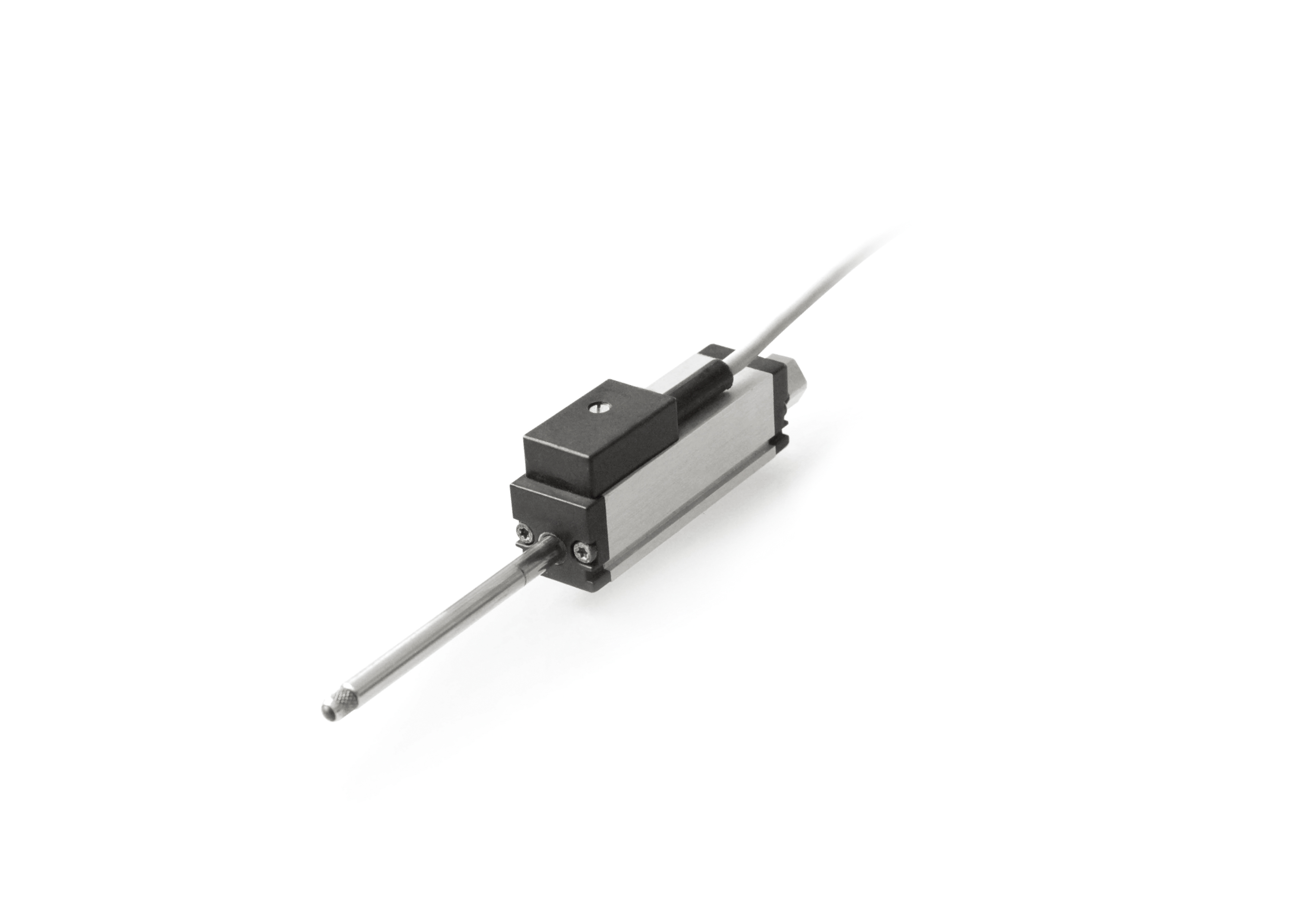

拉繩位移傳感器又稱拉繩傳感器、拉繩電子尺、拉繩編碼器。在天沐看來，它充分結合了角度傳感器和直線位移傳感器的優點，是一款安裝尺寸小、結構緊湊、測量行程大、精度高的傳感器，行程從幾百毫米至幾十米不等。

拉繩位移傳感器的功能是把機械運動轉換成可以計量，記錄或傳送的電信號。

具體原理是由可拉伸的不銹鋼繩繞在一個有螺紋的輪轂上，此輪轂與一個精密旋轉感應器連接在一起，感應器可以是增量編碼器，絕對（獨立）編碼器，混合或?qū)щ娝芰闲D(zhuǎn)電位計，同步器或解析器。

操作上，拉繩式位移傳感器安裝在固定位置上，拉繩縛在移動物體上。拉繩直線運動和移動物體運動軸線對準。

運動發生時，拉繩伸展和收縮。一個內部彈簧保證拉繩的張緊度不變。帶螺紋的輪轂帶動精密旋轉感應器旋轉，輸出一個與拉繩移動距離成比例的電信號。測量輸出信號可以得出運動物體的位移、方向或速率。

常用參數有測量行程、輸出信號模式、線性度、重復性、分辨率、線徑規格、出線口拉力、最大往返速度、重量、輸入電阻值、功率、工作電壓、工作溫度、震動、防護等級等。

拉繩位移傳感器特別適合直線導軌系統，液壓氣缸系統等長度位移相關尺寸的和位置控制，特別適合電液伺服液壓萬能試驗機的控制。完全可以替代光柵尺，其它應用場合可以定制，完全可以實現低成本的高精度測量。

舉個例子，拉繩位移傳感器完全可以應用于成槽機當中。

成槽機是在施工地下連續墻時由地表向下開挖成槽的機械裝備。成槽機對垂直度和深度的檢測相當精準。而位移傳感器在其中就起著決定性的作用，利用超聲波監測儀檢測垂直度，而利用位移傳感器檢測的則是深度。

成槽機和挖掘機類似，同樣是可以實現深度測量。但是挖掘機能利用幾個角度傳感器的去實現挖掘角度的測量，成槽機因?yàn)榛旧鲜谴怪毕蛳逻M(jìn)行挖掘，即使去使用多個角度傳感器去實現的話也是相當?shù)穆闊?/span>

成槽機上面測量深度用到的傳感器基本上只有兩種激光位移傳感器和拉繩位移傳感器，相比而言激光位移的精準度并不是那么理想。拉繩位移傳感器在成槽機上的使用是很普及的。成槽機臂頂部有一個圓盤，圓盤側邊安裝上拉繩位移傳感器，鋼絲繩下降多少圓盤轉多少刻度，傳感器就記錄下來，轉換成深度數據，而且使用起來是相當?shù)姆奖恪?/span>
